，運行平穩、振動小
、噪音低
、使用壽命長。
產品用途
XBD—W型消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合，代替了原IS型。
結構說明

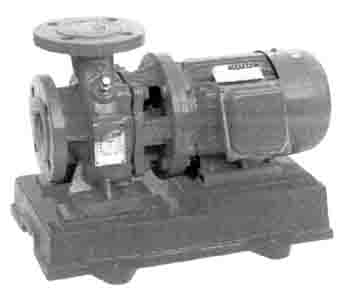

XBD-W型單吸單級消防泵由電機和泵兩部分組成，泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行的穩定性。泵密封采用機械密封，具有密封可靠
，無泄漏的特點
。泵的軸向力由葉輪設平衡環來進行平衡
。
泵的進出口法蘭按1.6MPa壓力設計，管路配套方便。
XBD-w型單吸多級分段式消防泵由電機和泵兩部分組成，電機為
Y型三相異步電機
，泵和電機采用聯軸器連接，整體為剛性連接
，使用時無需校正
。泵由定子部分和轉子部分組成。泵定子部分由進水段
、中段、導葉
、出水段
、填料函體等零件組成。為防止定子磨損
，定子上裝有密封環
、平衡套等，磨損后可用備件更換
。轉子部分由軸
、中輪、平衡鼓等組成
。轉子下端為水潤滑軸承
，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔
，其余小部分殘余軸下向力由角接觸球軸承來承受
。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封
，用戶可根據需要選擇
。
