XBD***/5-65W-**技術數據
|
型 號 |
流量Q (L/S) |
壓力P (MPa) |
轉速n (r/min) |
配用功率N (KW) |
效率л (%) |
必需汽蝕余量 (NPSH)r(m) |
重量 (kg) |
|
XBD3.2/5-65W-160 |
5 |
O.32 |
2900 |
4 |
63 |
3 |
71 |
|
XBD5/5-65W-200 |
5 |
0.5 |
2900 |
7.5 |
60 |
3 |
62 |
|
XBD8/5-65W-250 |
5 |
0.8 |
2900 |
15 |
55 |
3 |
166 |
|
XBDl2.5/5-65W-315 |
5 |
1.25 |
2900 |
30 |
40 |
3 |
305 |

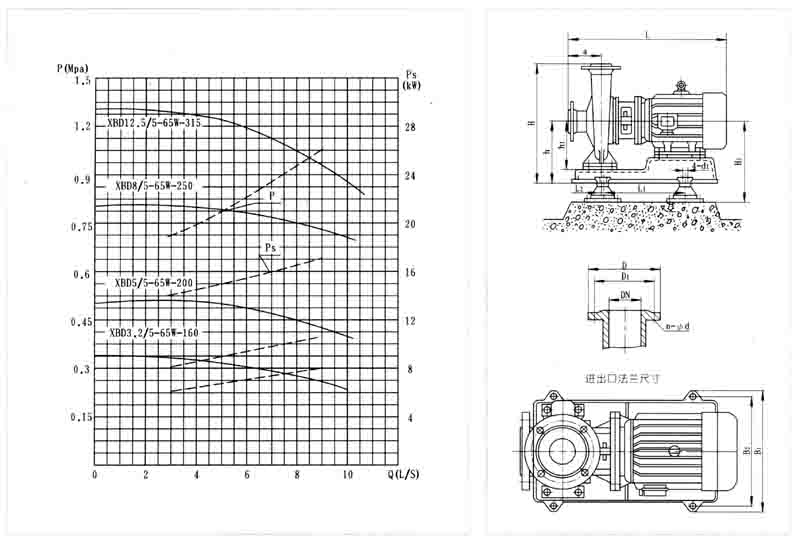

XBD-W型泵外形圖及其安裝尺寸表
|
泵型號 |
外型尺寸 |
安裝尺寸 |
進出口法蘭 |
隔振器 (墊) |
選用 基礎 |
||||||||||||
|
L |
H |
h1 |
a |
H1 |
h |
Ll |
L2 |
B1 |
B2 |
d1 |
DN |
D |
D1 |
n-φd |
規格 |
序號 |
|
|
XBD3.215-65W-160 |
612 |
397 |
132 |
80 |
227 |
207 |
320 |
-10 |
390 |
350 |
φ18.5 |
φ65 |
φ185 |
φ145 |
4-φ18 |
SD61-0.5 |
1 |
|
XBD5/5-65W-200 |
650 |
435 |
160 |
100 |
255 |
235 |
320 |
-5 |
390 |
350 |
φ18.5 |
φ65 |
φ185 |
φ145 |
4-φ18 |
SD61-0.5 |
1 |
|
XBD8/5-65W-250 |
822 |
500 |
180 |
100 |
345 |
270 |
380 |
47.5 |
550 |
490 |
φ24 |
φ65 |
φ185 |
φ145 |
4-φ18 |
JSD-85 |
3 |
|
XBD12.5/5-65W-315 |
997 |
585 |
200 |
125 |
385 |
310 |
540 |
12.5 |
610 |
550 |
φ24 |
φ65 |
φ185 |
φ145 |
4-φ18 |
JSD-85 |
4 |
