XBD***/50-150W-***技術數據
|
型 號 |
流量Q (L/S) |
壓力P (MPa) |
轉速n (r/min) |
配用功率N (KW) |
效率л (%) |
必需汽蝕余量 (NPSH)r(m) |
重量 (kg) |
|
XBD3.2/50-150W-315 |
50 |
O.32 |
1480 |
30 |
78 |
4.5 |
485 |
|
XBD/50-150W-400 |
50 |
0.5 |
1480 |
45 |
75 |
4.5 |
520 |

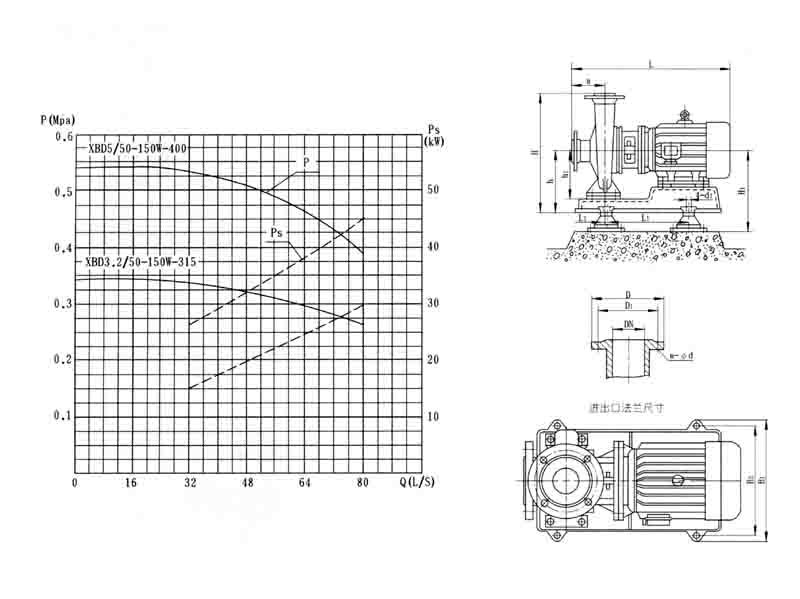

XBD-W型泵外形圖及其安裝尺寸表
|
泵型號 |
外型尺寸 |
安裝尺寸 |
進出口法蘭 |
隔振器 (墊) |
選用 基礎 |
||||||||||||
|
L |
H |
h1 |
a |
H1 |
h |
L1 |
L2 |
B1 |
B2 |
d1 |
DN |
D |
D1 |
n-φd |
規格 |
序號 |
|
|
XBD3.2/50-150W-315 |
1027 |
810 |
280 |
140 |
495 |
410 |
535 |
15 |
660 |
600 |
φ24 |
φ150 |
φ285 |
φ240 |
8-φ22 |
JSD-150 |
5 |
|
XBD5/50-150W-400 |
1078 |
855 |
315 |
140 |
520 |
435 |
535 |
35 |
660 |
600 |
φ24 |
φ150 |
φ285 |
φ240 |
8-φ22 |
JSD-210 |
5 |
