1.概述

    Y型系列油泵用以輸送介質溫度為-45℃~+400

。不含顆粒的石油產品及其它類似產品
,流量為9.9500米3/時
,揚程為38650米。

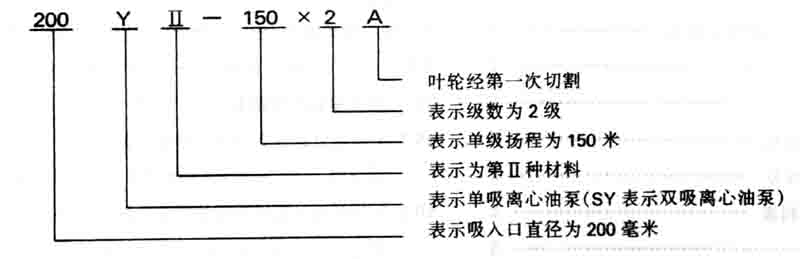

2.型號意義

3.結構說明

目前生產的Y型系列油泵有四種結構形式:?jiǎn)渭?jí)懸臂式

、兩級懸臂式、兩級兩端支承式
、多級節段式

3.1單級懸臂式和兩級懸臂式:

    (1)殼體主要由泵體

、泵蓋組成,承受全部工作壓力和介質溫度引起的熱負荷.兩級懸臂式泵有級間隔板將兩個葉輪隔開

    (2)轉子部件由葉輪

、葉輪螺母、軸與軸套組成
,其軸向力的平衡
,單級泵由葉輪上的平衡孔卸壓,兩級泵用葉輪背對背裝置
,來達到平衡

    (3)軸承采用滾動軸承,安裝在托架內

,對轉子起支承作用
,并可承受部分軸向力。軸承用稀油潤滑
,按需要可用水冷卻

    (4)密封部分:在泵體、泵蓋和葉輪上

,分別裝有可以更換的密封環
,在級間隔板處,有隔板襯套和級間襯套.都用較小的徑向間隙來減少泄漏
。軸封采用標準的機械密封

3.2兩端專承式

    兩端支承式,分為兩級單吸和兩級雙吸兩種

,其基本結構與懸臂式相同
,主要區別為泵軸穿過葉輪。由位

于泵體兩側軸承架內軸承支承.泵軸兩端都裝有機械密封

3.3多級節段式

    多級節段式的首級葉輪為單吸式

。兩種形式基本相同。

    (1)殼體主要由吸入段

、中段
、壓出段和導葉等組成,承受全部工作和由介質溫度引起的熱負荷
;各段之間用穿杠螺栓固定

    (2)轉子部件主要由葉輪、軸

、平衡盤與軸套組成
。軸向力由平衡盤平衡。
