一
、概述
  NW型系列低加疏水泵,供火力發電廠輸送低壓加熱器輸水用
，介質為>80℃的飽和水
，最高溫度130℃
，流量36～134m³／h，揚程為130～230米
。該系列泵汽蝕性能好
。

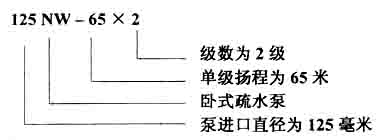

泵型號說明：

二
、結構說明

    NW型系列泵有兩種結構形式：臥式水平中開式、臥式節段式

。

    1

、臥式水平中開式的主要結構

    主要由殼體、轉子部件和軸承部件等零

、部件組成，從聯軸器端看為順時針方向旋轉
。

    (1)殼體由泵體

、泵蓋組成
，兩級螺旋形壓力室相錯180℃布置
，以平衡徑向力。泵帶有外部回流流道
，泵體上的進
、出口布置在與泵軸線垂直的水平方向上
。

    (2)轉子部件由誘導輪(100NW～65×2型泵不帶誘導輪)

、葉輪、軸與軸套等組成
，其軸向力由葉輪對稱布置而達到平衡。

    (3)軸承采用滾動軸承

，安裝在軸承體內
，對轉子起支撐作用
，并可承受殘余軸向力
，軸承用稀油潤滑
，按需要可用水冷卻。軸承部件帶有溫度計和油位計
。

    (4)軸封為軟填料密封。

    2

、臥式節段式的主要結構

  主要由進水段

、中段
、出水段
、導葉、平衡板
、穿杠
、轉子部件和軸承部件等零
、部件組成，從聯軸器端看為順時針方向旋轉
。

    (1)殼體部分

    主要由進水段

、中段、出水段
、導葉
、軸承和軸承部件等零、部件用穿杠聯結而成
，進出口均垂直向上
。

    (2)轉子部分

    主要由葉輪、軸

、平衡盤與軸套組成
，軸向力由平衡盤平衡。

    (3)密封部分

    在進水段

、中段
、出水段和導葉上，分別裝有可更換的密封環和導葉襯套
，用較小的徑向間隙以減少泄漏
。軸套為軟填料。

    (4)軸承部分

    軸承采用滾動軸承

，安裝在軸承體內，對轉子起支撐作用。軸承用稀油潤滑
，按需要可用水冷卻
。軸承部件帶有溫度計和油位計。
