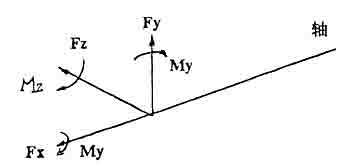

3、所有管路必須有自己的支撐，進、出口法蘭允許承受的外載荷見下表：
|
|
力(牛頓)
|
力矩(牛頓·米)
|
|
Fx
|
Fy
|
Fz
|
Mx
|
My
|
Mz
|
|
|
進口
|
539
|
294
|
539
|
245
|
490
|
245
|
|
80NW-43×4
|
出口
|
490
|
274
|
490
|
196
|
353
|
196
|
|
|
進口
|
412
|
412
|
216
|
186
|
127
|
98
|
|
100NW-65×2
|
出口
|
372
|
372
|
206
|
167
|
108
|
78
|
|
|
進口
|
519
|
519
|
676
|
265
|
176
|
127
|
|
125NW-65×2
|
出口
|
412
|
412
|
216
|
206
|
137
|
108
|
|
|
進口
|
627
|
627
|
333
|
314
|
216
|
157
|
|
150NW-78×2
|
出口
|
412
|
412
|
216
|
206
|
137
|
108
|
|
|
進口
|
980
|
980
|
686
|
392
|
392
|
784
|
|
150NW-90×2
|
出口
|
637
|
637
|
451
|
294
|
294
|
588
|
|
|
進口
|
980
|
980
|
686
|
392
|
392
|
784
|
|
150NW-115×2
|
出口
|
637
|
637
|
451
|
294
|
294
|
588
|
舉例說明：
假定在最大流量時，△hmas=1.5米，計算出相應的管路損失為hf=O.5米，那么垂直高度為：
h≥1.5+0.5+(0.6～1)=2.6～3米
然后根據h值決定水泵的安裝高度。
4、安裝順序：
(1)機組放在埋有地腳螺栓的基礎上，用鍥墊找正水平，把緊地腳螺栓。
(2)用混凝土灌注底座和地腳螺栓孔，待混凝土干固后，檢查底座和地腳螺栓應無走動現象。旋緊地腳螺栓，并重新檢查機組的水平度。
(3)校正泵軸和電機軸的同心度，在聯軸器外圈上，允許偏差0.1毫米，兩聯軸器
端面間隙之差在外圓周處不得超過0.3毫米。
(4)連接吸入管和吐出管路；連接密封水管、冷卻水管和放水管。
(四)使用維護：
1、開車：
(1)在兩端軸承腔中注入適量的HU-22透平油；
(2)拆下彈性聯軸器柱銷，檢查電機的轉向是否正確，然后再裝上柱銷；
(3)用手轉動電機和水泵軸，不得少于3轉，檢查填料松緊程度：
(4)水泵充水，仔細檢查密封水和冷卻水管是否暢通：
(5)關閉吐出管閘閥和壓力表旋塞：
|
