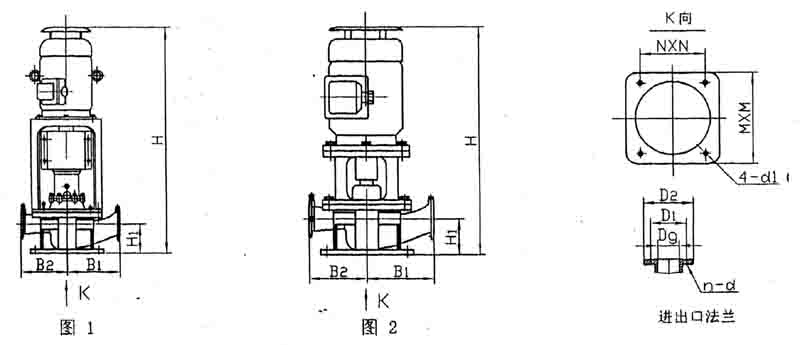

八、泵外形圖及安裝尺寸表
|
安 裝 尺 寸
|
進 口 法 蘭
|
出 口 法 蘭
|
型 號
|
H
|
H1
|
B1
|
B2
|
M
|
N
|
4-d1
|
Dg
|
D1
|
D2
|
n-d
|
Dg
|
D1
|
D2
|
n-d
|
CLH25-25-6.5
|
400
|
55
|
95
|
95
|
120
|
90
|
12
|
25
|
73
|
105
|
4-M12
|
25
|
73
|
105
|
4-M12
|
CLH40-32-2
|
636
|
80
|
175
|
170
|
200
|
165
|
15
|
40
|
110
|
150
|
4-M16
|
32
|
100
|
140
|
4-ф18
|
CLH40-32-2.5
|
761
|
100
|
205
|
200
|
220
|
185
|
15
|
40
|
110
|
150
|
4-M16
|
32
|
100
|
140
|
4-ф18
|
CLH40-32-3
|
656
|
80
|
175
|
170
|
200
|
165
|
15
|
40
|
110
|
150
|
4-M16
|
32
|
100
|
140
|
4-ф18
|
CLH40-32-3.5
|
465
|
75
|
175
|
170
|
200
|
165
|
15
|
40
|
110
|
150
|
4-M16
|
32
|
100
|
140
|
4-ф18
|
CLH40-32-5
|
590
|
80
|
150
|
150
|
200
|
165
|
15
|
40
|
110
|
150
|
4-M16
|
32
|
100
|
140
|
4-ф17.5
|
CLH50-32-2
|
893
|
100
|
240
|
220
|
240
|
210
|
15
|
50
|
125
|
165
|
4-M16
|
32
|
100
|
140
|
4-ф18
|
CLH50-32-3
|
793
|
100
|
240
|
220
|
240
|
210
|
15
|
50
|
125
|
165
|
4-M16
|
32
|
lOO
|
140
|
4-ф18
|
CLH50-32-3.5
|
751
|
90
|
195
|
195
|
220
|
185
|
15
|
50
|
125
|
165
|
4-M16
|
32
|
100
|
140
|
4-ф18
|
CLH50-32-4.5
|
625
|
85
|
160
|
150
|
200
|
165
|
15
|
50
|
125
|
165
|
4-M16
|
32
|
100
|
140
|
4-ф18
|
CLH50-32-6.5
|
595
|
85
|
160
|
150
|
200
|
165
|
15
|
50
|
125
|
165
|
4-M16
|
32
|
100
|
140
|
4-ф18
|
CLH50-40-7
|
643
|
90
|
170
|
160
|
200
|
165
|
15
|
50
|
125
|
165
|
4-M16
|
40
|
11O
|
150
|
4-ф18
|
