3．RSV80-220，
100-220，125-220，
125-270，

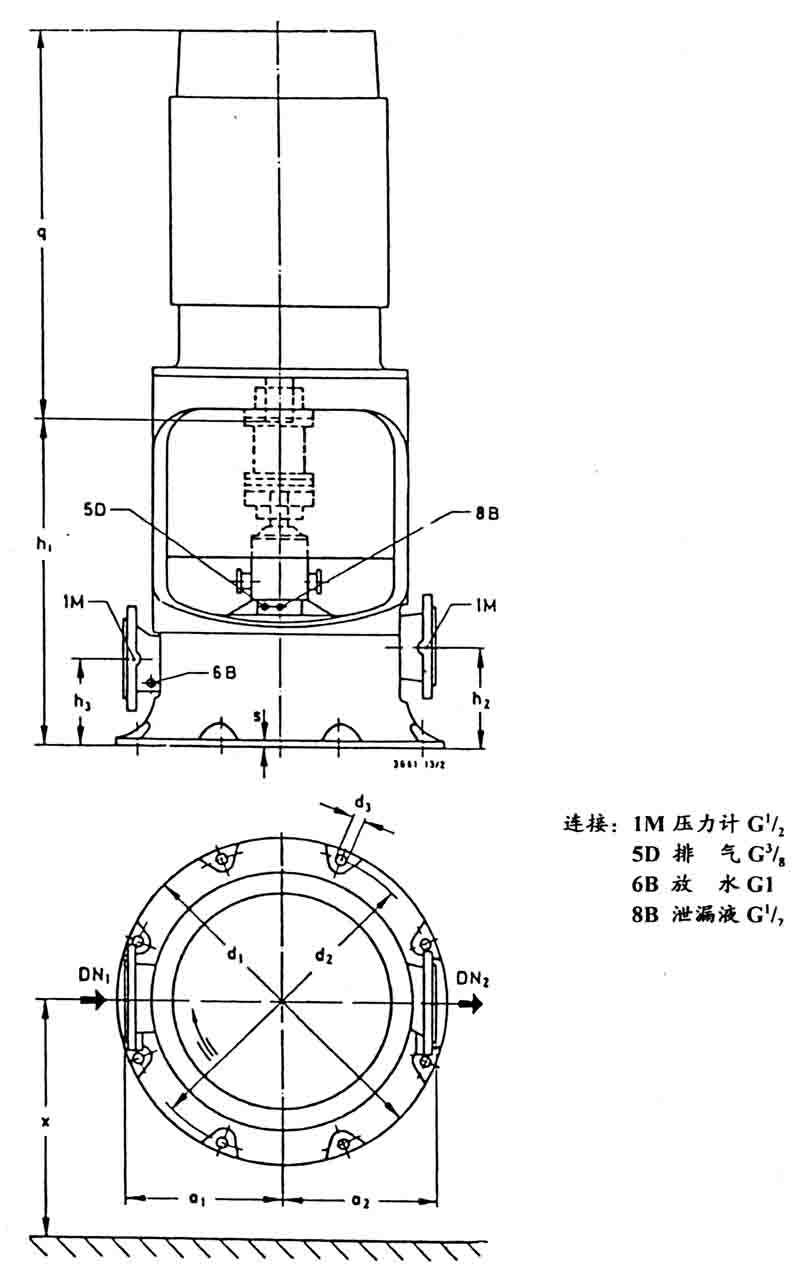

150-220和150-270型泵形外形圖及安裝尺寸表 。
尺寸mm(未驗(yàn)證)
|
|
|
|
泵 尺 寸
|
泵腳尺寸
|
位置
|
|
型 號
|
DN1
|
DN2
|
a1
|
a2
|
h1
|
h2
|
h3
|
d1
|
d2
|
d3
|
S
|
尺寸
×
|
|
80-220
100-220
125-220
125-270
150-220
150-270
|
80
100
125
125
150
150
|
80
100
125
125
150
150
|
350
350
350
425
425
425
|
350
350
350
425
425
425
|
672.5
711
717
836
840
827
|
220
220
220
295
295
295
|
185
185
185
225
225
225
|
650
650
650
900
900
900
|
600
600
600
850
850
850
|
22
22
22
27
27
27
|
22
22
22
25
25
25
|
535
550
550
650
600
650
|
尺寸q按電機(jī)尺寸
法蘭聯(lián)接尺寸根據(jù)DIN2501 PNl6
