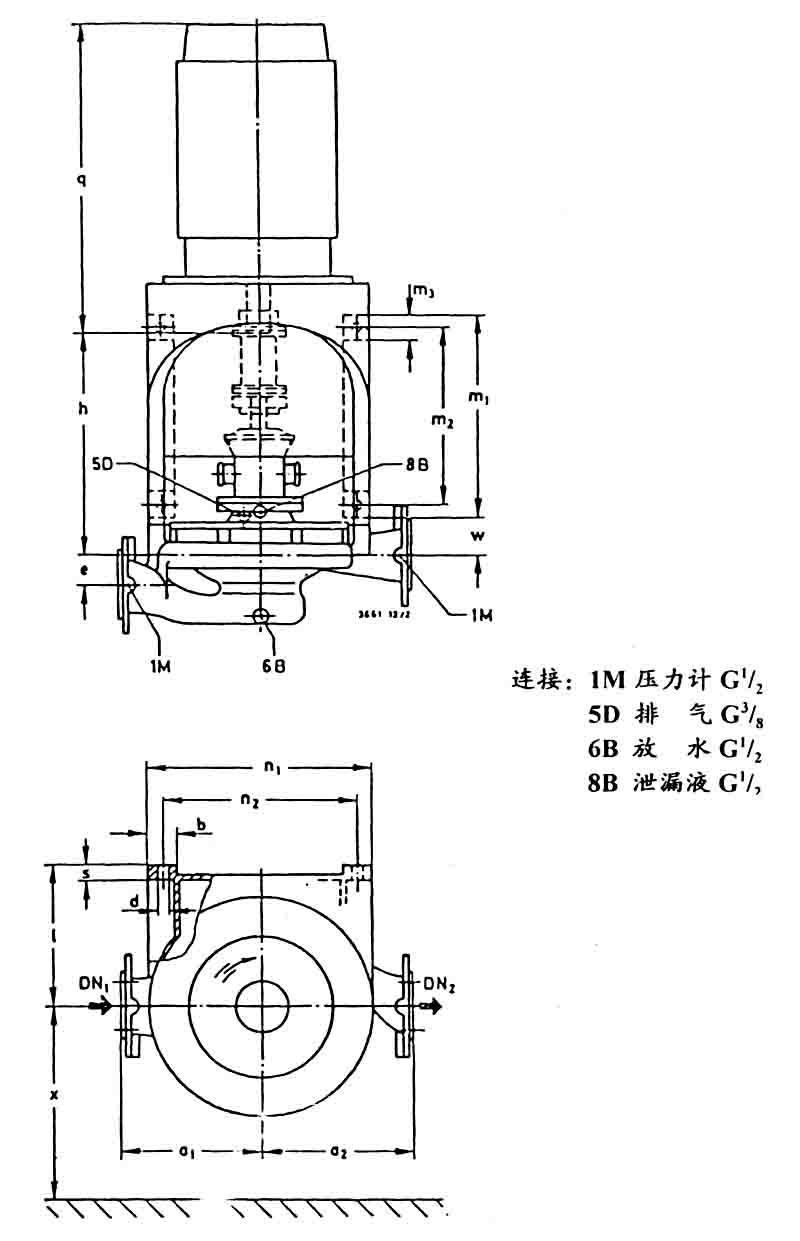

2．RSVW65-200至80-200，
80-280至100-00，
100-280至125-200，125-280和125-350型泵外形圖及安裝尺寸表：
尺寸mm(未驗證)
|
|
|
|
泵尺寸
|
泵 腳 尺 寸
|
尺寸位置
|
|
型號
|
DN1
|
DN2
|
a1
|
a2
|
e
|
h
|
l
|
b
|
d
|
m1
|
m2
|
m3
|
n1
|
n2
|
S
|
W
|
X
|
|
6S-200
65-280
65-300
65-350
|
65
65
65
65
|
65
65
65
65
|
260
290
300
325
|
260
290
300
325
|
50
50
50
65
|
412
452.5
452.5
453.5
|
250
260
260
290
|
50
50
50
55
|
18
18
18
22
|
380
410
430
445
|
320
350
370
375
|
50
50
50
60
|
395
425
470
515
|
355
385
430
475
|
22
22
22
25
|
59
68
67.5
60
|
475
520
580
645
|
|
80-200
80-280
80-300
80-350
|
80
80
80
80
|
80
80
80
80
|
260
290
300
325
|
260
290
300
325
|
65
65
65
65
|
455
453.5
453
489.5
|
250
260
260
290
|
50
50
50
55
|
18
18
18
22
|
380
410
430
445
|
330
350
370
375
|
50
50
50
60
|
395
425
470
515
|
355
385
430
475
|
22
22
22
25
|
77
69
68
68
|
475
520
580
650
|
|
100-200
1OO-280
1OO-300
100-350
|
100
100
100
100
|
100
100
100
100
|
290
290
300
325
|
275
300
325
350
|
50
65
65
65
|
457
456.5
490.5
490
|
250
260
260
290
|
50
50
50
55
|
18
18
18
22
|
380
410
430
445
|
330
350
370
375
|
50
50
50
60
|
395
425
470
515
|
355
385
430
475
|
22
22
22
25
|
79
77
75
68.5
|
490
530
590
655
|
|
125-200
125-280
125-150
|
125
125
125
|
125
125
125
|
290
290
325
|
300
325
375
|
65
65
80
|
461
494.5
500
|
250
260
290
|
50
50
55
|
18
18
22
|
380
410
445
|
330
350
375
|
50
50
60
|
395
425
515
|
355
385
475
|
22
22
25
|
83
86.5
78.5
|
500
535
665
|
尺寸q根據電機尺寸
法蘭聯接尺寸根據DIN2501 ，PN10
