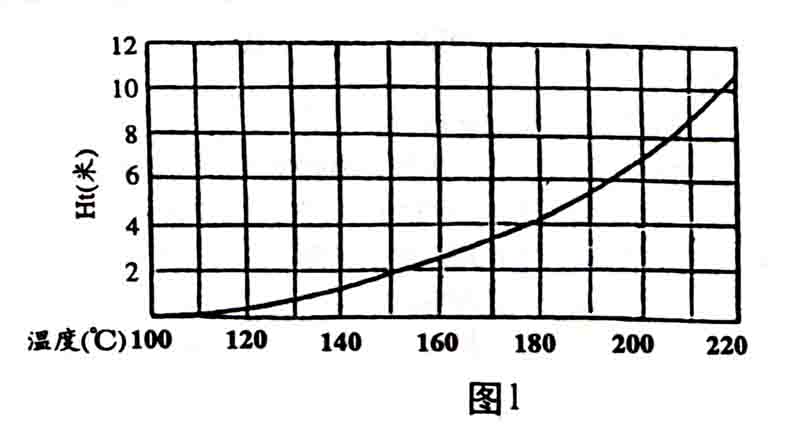

灌注高度曲線．
此圖出自M.Ⅱ厄葉茲契．《石油工業用離心泵》一書．
曲線圖里的灌注高度值是根據一定的安全系數來取的．安全系數根據這樣的考慮來確定：使它可以補償2％的水溫變化．此外．泵內的水溫也可能由于水力損失和板面摩擦損失轉為熱能而升高．
|
當Po>Pr時．倒灌裝置高度既為
Hz=NPSHR+hf+Ht+(0.6～1)-(Po-Pr)/y,輸送t>100℃熱水時需加灌注頭(Ht)
Hz為負值時。表示為吸上高度
計算舉例：
設有一臺熱水循環泵的汽蝕余量NPSHR=4米，最大流量時吸入管內壓力損失算得hf=1．2米。介質溫度t=180℃，吸入液面壓力為Po=Pr．由(圖一)查得相應的附加灌注頭．Ht=4米 |
Hz=4+1.2+4+(O.6-1)=9.8～10.2(米)
泵的倒灌裝置高度按此值而定．
若聯系到高溫水系統來看，如欲增大作用于抽吸液體的灌注頭。防止發生汽蝕現象．可
以采取下列措施：
(1)提高壓力Po,使Po-Pr不為零，即直接提高了灌注頭．
(2)減小Pr值．在蒸汽加壓的情況下 。采用混合降溫器降低水泵的入口溫度，使得
Pr值減小
。
(3)增大Hz值．即增大地形灌注頭．采用這種措施．必要時可將水泵安排在地下室內．
(4)加大吸入管直徑：縮短其長度 ，減少彎頭，以求盡量減小吸入管路的水流阻力損失
hf值．
(附二)飽和水的壓力和重度(100℃-260℃)
|
序 號
|
溫 度t
℃
|
壓力P
絕對大氣壓105pa
|
重 度Y
kg/m³
|
|
1
|
100
|
1.0132
|
958.31
|
|
2
|
110
|
1.4326
|
951.02
|
|
3
|
120
|
1.9854
|
943.13
|
|
4
|
130
|
2.7011
|
934.84
|
|
5
|
140
|
3.6135
|
926.1O
|
|
6
|
150
|
4.7579
|
916.93
|
|
7
|
160
|
6.1842
|
907.36
|
|
8
|
170
|
7.9197
|
897.34
|
|
9
|
180
|
10.0263
|
886.92
|
|
10
|
190
|
12.5319
|
876.01
|
|
11
|
200
|
15.5490
|
864.68
|
|
12
|
210
|
19.08
|
852.81
|
|
13
|
220
|
23.203
|
840.34
|
|
14
|
230
|
27.982
|
827.34
|
|
15
|
240
|
33.484
|
813.60
|
|
16
|
250
|
39.78
|
799.23
|
|
17
|
260
|
46.942
|
784.01
|
