泵拆卸后重新裝配時建議：
用夾具夾住泵蓋(161)，并用二硫化鉬涂刷填料腔 。
裝第一根填料，填料的接頭位置應位于水平方向。抓住填料，插入軸套，沿軸套倒角面推向泵端．并將軸套以泵的旋轉方向 。旋轉推入 。然后再將軸套以泵的旋轉方向旋轉拉出。
接著裝第二根填料．使其接頭位置與第一根錯開90° ，再按上述方法插入軸套 ，并重復以上所述逐次裝入其余填料。當裝入最后一根填料之后 ，在所有填料的內表面涂以二硫化鉬潤滑劑．最后仍按泵的旋轉方向裝入軸套 。裝分半填料環 (454.01)要使其與填料壓蓋之間接合面處于正確的位置。壓入填料壓蓋 (452.01) ，用手?jǐn)Q琴二個六角螺母 (920.02) ，然后將整個填料箱及軸套裝入泵內。
|
 |
由于裝入填料箱的填料是從整圈填料上切割下來 ，當填料繞到軸套上時 ，填料的西匾是處于壓縮狀態，這樣葛會比外圈更寬 ，所以當繞到軸套上去時 ，每一圈長度尺寸在接頭處至少留下2～3mm間隙。
|
注意：
當泵在運轉時．填料箱只能有輕微滴漏。接到泵上的任何密封液及冷卻液必須隨時檢查和保證暢通
。
當?shù)温┻^多時．應按上述操作方法壓緊填料．直到不能再緊時．則應更換新的填料。

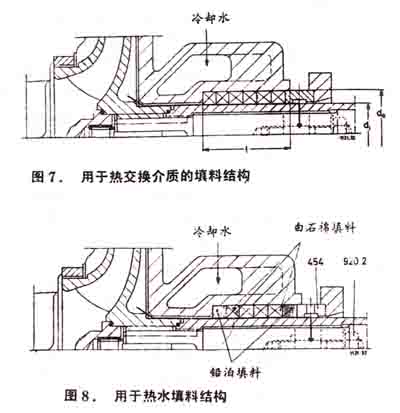

填料腔尺寸／填料圈數：
|
托 架
|
填 料 腔 尺 寸 mm
|
填抖截面尺寸
|
填料圈數
|
|
d
|
da
|
I
|
mm
|
|
P02as
|
3s
|
51
|
53
|
8×8
|
|
|
P03s
P03as
|
45
|
65
|
64
|
|
|
P04s
P04as
|
55
|
75
|
64
|
10×10
|
6
|
|
P05s
|
70
|
9S
|
79
|
|
|
P06s
|
80
|
105
|
79
|
12.5×12.5
|
|
P08s
|
100
|
132
|
102
|
16×16
|
